Привет всем, сегодня у нас будет ремонт по восстановлению данных с нерабочего телефона. Этот телефон утопленник, находиться в настолько печальном состоянии, что восстановить этот телефон будет не возможно, но как обычно на телефоне естественно остались пользовательские данные, которые нужны владельцу телефона — это фото, аудио, видео, контакты и прочие файлы. Эти файлы находятся в микросхеме памяти, которая технологически впаяна в печатную плату устройства. Как Вы поняли, в моем варианте борьбы за извлечение информации ничего другого не остается как произвести демонтаж микросхемы и дальше работать с ней.

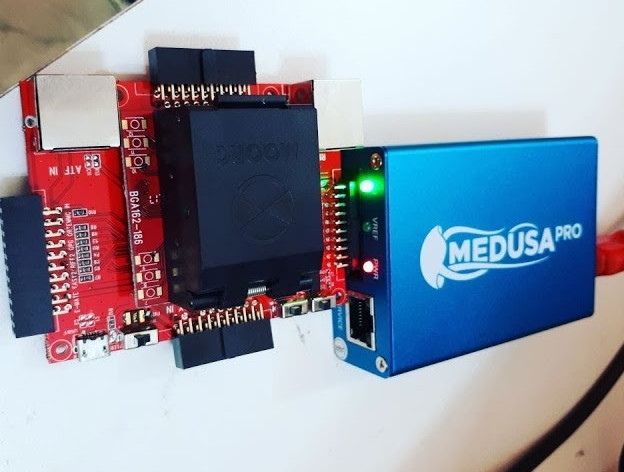

Будем извлекать информацию из данного телефона с помощью программатора MEDUSA PRO и адаптера eMMC от MOORC (см. рисунок 1), проверим способность данного программатора на извлечение данных. Нам потребуется разобрать телефон, распаять его flash память.


Рисунок 1

Процесс спаивания я описывать не буду, об этом мы говорили в предыдущих постах.

И так ребята все готово, телефон мы разобрали и спаяли flash.

Данная микросхема оказалась у нас Hynix в исполнении bga 186 на 16 гигабайт (см. рисунок 2).


Рисунок 2

Устанавливаем ее в колодочку от MOORC, запускаем софт Medusa Pro Software, выставляем напряжение 3,3 вольта и 4 битный режим (см. рисунок 3).


Рисунок 3

Делаем Connect и видим, что наша флешечка определилась, вся информация от флешки читается, все разделы видно, дефектов на флешке нету (см.рисунок 4-6).


Рисунок 4

Рисунок 5

Рисунок 6

Можно переходить во вкладку Content extractor, после чего появится следующее окно (см.рисунок 7)


Рисунок 7

Что будем делать дальше?

Рассмотрим для начала более быстрый вариант извлечения данных.

Для этого делаем чтение, т.е жмем на Read from device и на появившейся вкладке выбираем тип сканирования Manual Scan (см.рисунок 8)


Рисунок 8

После сканирования, переходим в нижней раздел (см. рисунок 9-10).


Рисунок 9

Рисунок 10

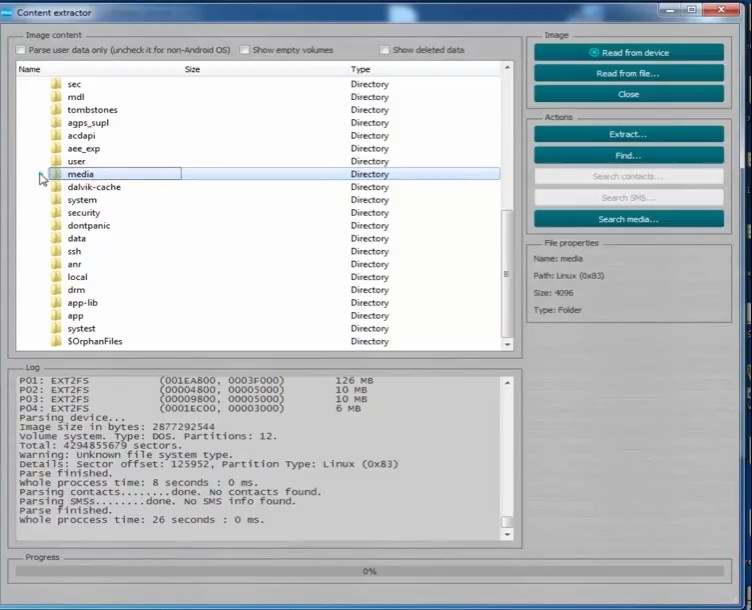

Здесь находим папку userdata и ищем наши media файлы (см. рисунок 11)


Рисунок 11

Нажимаем на папку media и далее видим наши папки DCIMWhatsApp иViber, делаем чтения с их и видим, что у нас появилась папка Camera, нажимаем еще раз прошло чтение, смотрим файлы фотографий. Выбираем наш файл Camera и нажимаем сохранить (Extract… см. рисунок 12)


Рисунок 12

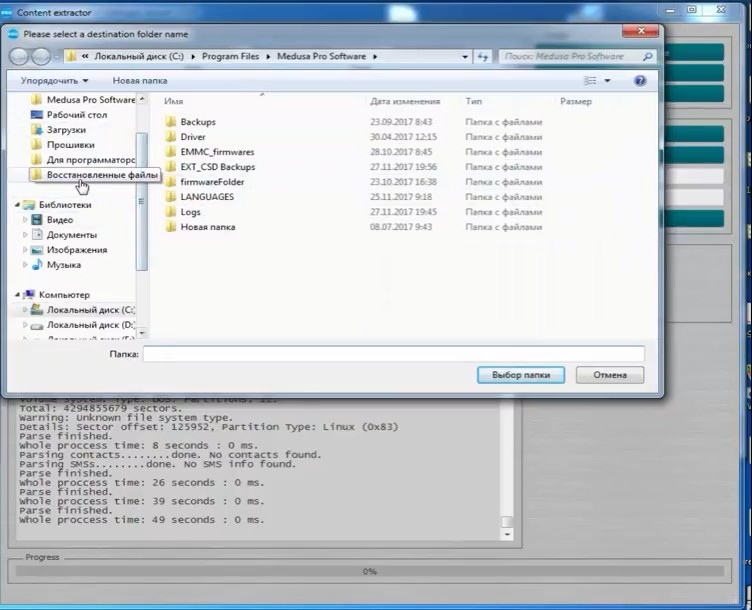

Выбираем куда сохранить наши файлы, например на рабочий стол и жмем выбрать (см. рисунок 13).


Рисунок 13

Далее наблюдаем извлечение наших медиафайлов, это займет какое-то время, нужно будет чуть-чуть подождать (см. рисунок 14).


Рисунок 14

Все готово, файлы находятся в папке Camera (см. рисунок 15)


Рисунок 15

Открываем и смотрим. Что же у нас получилось? Как видим все фотографии на месте (см.рисунок 16).


Рисунок 16

Это извлечение заняло где-то по времени 8 минут, это долго конечно, но ведь и объем данных составлял 1 гигабайт, что в принципе для результата нормально.

Дальше нам потребуется извлечь контакты с телефона, для этого нам надо будет перейти в папку data, которая находится в этом же разделе userdata(см. рисунок 17)


Рисунок 17

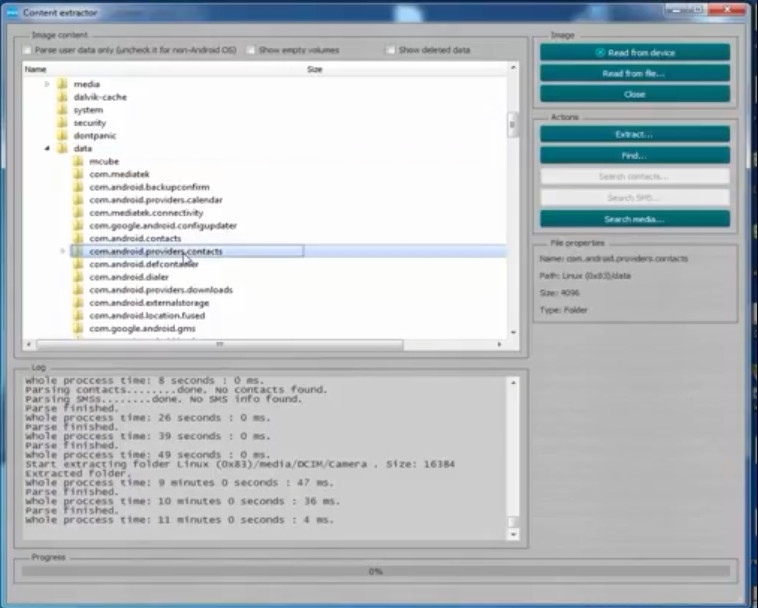

Нажимаем сканирование раздела, а далее нам необходимо найти вот эту папку com.android.providers.contacts (см. рисунок 18).


Рисунок 18

После этого открываем папку databases (см. рисунок 19).


Рисунок 19

Наши контакты хранятся вот в этом файлике contact2.db, также может называться просто contact.db (см.рисунок 20).


Рисунок 20

Извлекаем данный фаил также как файлы с фотографиями и выбираем куда сохранить, например на рабочий стол (см.рисунок 21).


Рисунок 21

Вот наши контакты извлечены, что же делать с этим файлом, каким образом можно будет залить его в телефон?

Для начала этот фаил нужно перегнать в vcf формат. Для этого будем использовать онлайн конвертер, который находится на сайте: http://gsmrecovery.ru/db2vc/ (см. рисунок 22)


Рисунок 22

Загружаем файл contacts2.db и выполняем конвертацию, для этого необходимо нажать вкладку Выбрать и нажать Конвертировать. Все готово, как видите файлик у нас конвертировался (см. рисунок 23).


Рисунок 23

Скачиваем этот файлик (см.рисунок 24)


Рисунок 24

Далее его можно будет смело закидывать в корень памяти телефона и сделать экспорт контактов. В принципе на этом все, работа завершена по извлечению контактов.

Рассмотрим еще один вариант сканирования данных

Можно про сканировать удаленные файлы, которые находятся на телефоне, для этого нужно поставить галочку на вкладке Show deleted data. К примеру, если контакты или телефоны удалили случайно и поверх ничего не перезаписывали, в этом случае фотографии, видео, а также включая контакты находятся без проблем (см. рисунок 25).


Рисунок 25

Сделаем полное сканирование ставим галочку на Parse user data onli вот здесь (см.рисунок 26) и делаем чтение, т.е жмем на Read from divice.


Рисунок 26

Делаем фул сканирование, т.е. жмем в появившейся вкладке Full Scan (см. рисунок 27) и подтверждаем нажав на вкладке Да.


Рисунок 27

Это сканирование займет больше времени, чем мы делали до этого. Ожидаем завершения сканирования. В конце будет висеть на 99 процентов, но висеть будет пока не напишет, что все завершено. Займет все это, где-то по времени примерно минут 15 (см.рисунок 28).


Рисунок 28

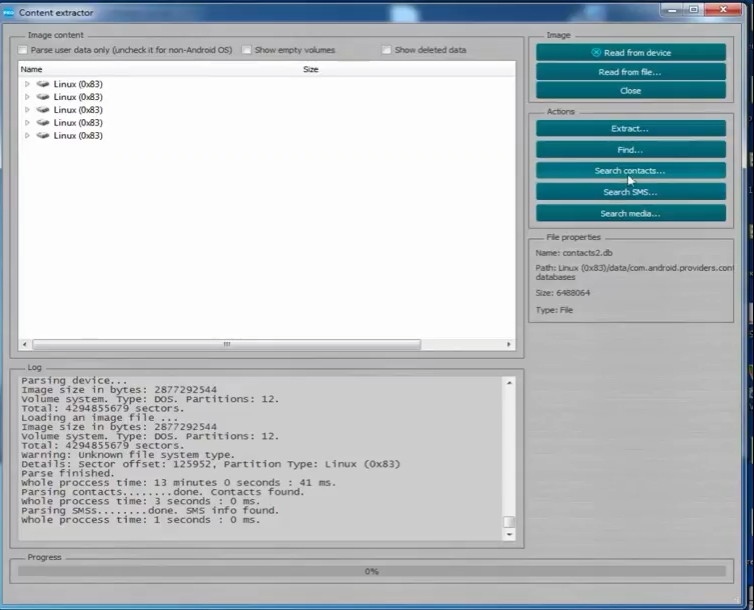

Так ребята всё готово, видим наша флешка прочиталась полностью, все таблицы все разделы и файлы. Далее мы будем разбираться, что же у нас здесь прочиталось. Как видим с права появились дополнительные вкладочки — это у нас контакты, СМС-ки и медиафайлы (см.рисунок 29).


Рисунок 29

При нажатии на кнопку контакты, у нас есть возможность увидеть сразу какие контакты здесь находятся (см.рисунок 30).


Рисунок 30

При нажатии извлечь Extract… есть возможность выбрать формат файла, в котором вы хотите извлечь контакт (см.рисунок 31)


Рисунок 31

Далее у нас также имеется доступная вкладка с СМС. Здесь мы видим СМС, которые были на телефоне до попадания воды, когда он умер (см. рисунок 32).


Рисунок 32

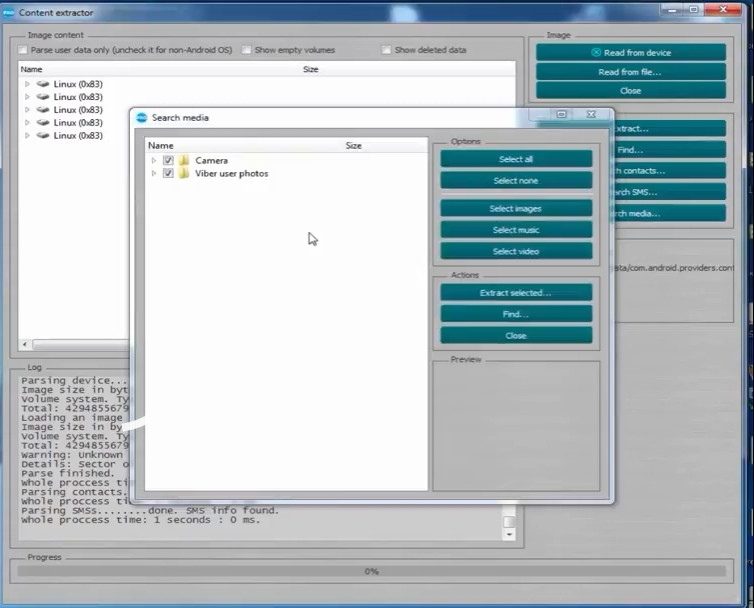

Также есть медиафайлы, эта вкладочка теперь доступна, а раньше при ее нажатии она была пустая (см.рисунок 33).


Рисунок 33

Здесь находится папка Camera, видим все фотографии и файлы, можем их просмотреть в окошке с права и точно также в выборочном режиме можем сделать извлечение контактов (см.рисунок 34).


Рисунок 34

Этот режим работает намного дольше. MEDUSA PRO нам показывает, что на это все ушло 13 минут (см.рисунок 35).


Рисунок 35

Плюс к этому времени добавляем 11 минут на извлечение файлов(см. рисунок 36).


Рисунок 36

Как видим в этом режиме контакты извлекаются гораздо дольше.

Делаем вывод, что функция на MEDUSA PRO работает. Наша работа закончена, вся информация извлечена. Если у вас при попытке прочтения с самой flash нашлись разделы и до этого телефон не прошивался, то сто процентов вы найдете и извлечете информацию, главное чтобы на аппарате не было включено шифрование.

На этом все. Удачных ремонтов!!!
